Адаптер OBD2 для ПАК Загрузчик v.3

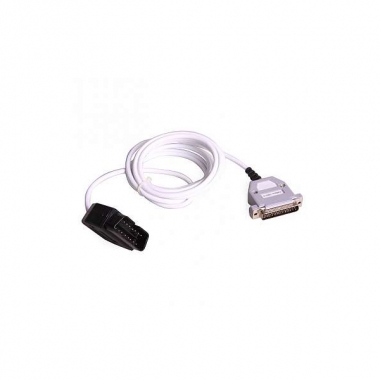

Кабель OBD2 для ПАК "Загрузчик v.3" служит для подключения к диагностическим колодкам автомобилей OBD2 через U2K-L-line, K-L-line v.2.x.

Подключение адаптера ПАК "Загрузчик v.3"

• Подключение адаптера к компьютеру в 25-pin COM-порт или соединение "Кабеля RS-232 25 pin - 9 pin" с 9-pin COM-портом компьютера, второй разъем этого кабеля подключите к разъему адаптера, имеющему маркировку "К компьютеру"
• Подключение к разъему адаптера с маркировкой "К автомобилю" "Кабель OBD2".

Подключение кабеля OBD2

• Переключатель напряжения адаптера U K-line установите в положение 12V. Светодиод U K-line загорится красным цветом.
• Установите переключатель выбора линии L в разъеме СОМ-порта в одно из трех положений (определяется используемой программой диагностики).
• Соедините адаптер с диагностической колодкой автомобиля
• Включите зажигание автомобиля
• Запустите диагностическую программу.

Отключение адаптера.

• Завершите работу с программой диагностики.
• Отключите адаптер от диагностического разъема.
• Выключите зажигание автомобиля.
• Отсоедините питание адаптера.
• Отсоедините диагностический кабель от адаптера.
• Отключите адаптер от компьютера.
